Destratifikátory Herkules
Destratifikátory (stropné ventilátory) sú určené na premiešavanie teplého vzduchu z podstropných priestorov do pracovnej zóny. Vďaka nim sa zvyšuje stupeň premiešania vzduchu v priestore a zmenšujú sa rozdiely teplôt v závislosti od výšky miestnosti.
Kód produktu: Herkules
Mám záujem o produkt

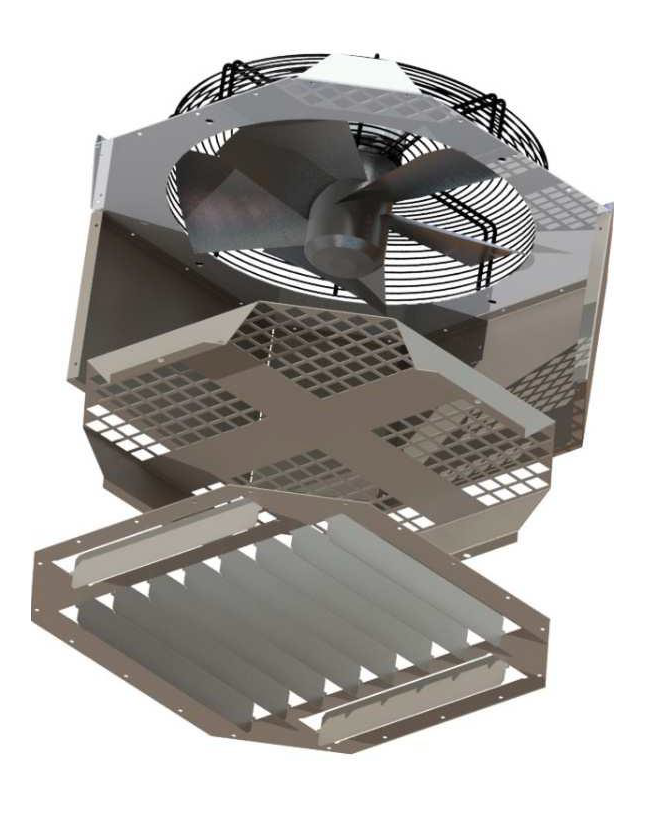

Zariadenie sa skladá z nasledovných častí:
- 1 - ochranná mriežka ventilátora s termostatom.
- 2 - axiálny ventilátor s akustickou optimalizáciou.
- 3 - membrána doplnkové zariadenie pre zosúladenie činnosti distratifkátora s protipožiarnymi rozprašovačmi vody.
- 4 - výstupná mriežka, difúzor, služi pre nastavenie prúdu vzduchu pomocou individuálne nastaviteľných lamiel a bočných lamiel „turbulátorov“ na optimalizáciu miešania.
Stropný ventilátor - technické parametre
H42 | H55 | H63 | |
| Otáčky ventilátora [ot/min] | 850 - 1 400 | 670 - 930 | 670 - 930 |
| Prietok vzduchu [m3/h] | 3 960 | 6 050 | 10 300 |
| Odporúčaná výška inštalácie [m] | 4 | 6 | 10 |
| Hmotnosť [kg] | 22 | 26 | 34 |
| Elekrický príkon ventilátora [W] | 170 - 250 | 140 - 250 | 205 - 400 |
| In [A] | 0,72 - 1,1 | 0,70 - 1,3 | 0,95 - 2,15 |
| Hlučnosť [dB(А)] | 40 | 45 | 49 |
Rozmery stropného ventilátora
| mm | A | B | C | D |
| H42 | 585 | 247 | 405 | 448 |
| H55 | 585 | 247 | 415 | 448 |
| H63 | 725 | 247 | 415 | 538 |
Umiestnenie destratifikátora
Umiestnenie destratifikátorov a orientácia rebier súvisí s geometriou miestnosti a počtom zariadení.
- zariadenia sa inštalujú v priestore do čo najvyššej výšky,
- pre prúdenie vzduchu je potrebné dodržať voľný priestor minimálne 1 m po stranách a 0,5 m nad zariadením,
- v priestoroch so svetlou výškou viac ako 8 metrov je možné zariadenia inštalovať nižšie, minálne však do výšky 70% výšky stropu, aby sa vzduch dostával do pracovnej zóny,
- zariadenia sa inštaluje na pevné a trvalé nosné konštrukcie,
- lamely zariadenia sa nastavujú podľa požiadaviek konkrétnej inštalácie.
Bočné lamely destratifikátora - turbulátory
Jedná sa o lamely kolmé na hlavný prúd vzduchu. Prúd vzduchu môže byť koncentrovaný na maximálny dosah alebo turbulentný, aby sa znížila dĺžka prúdu vzduchu; toto sa zaistí nastavením bočných turbulátorov.
Regulácia teploty
Destratifikátory sú vybavené termostatom. Termostat je potrebné nastaviť podľa požadovanej teploty destratifikácie pomocou regulátora, indikujúceho požadovanú hodnotu teploty. Odporúčaná teplota destratifikácie je medzi +25°C a +30°C.
Termostat umožňuje autonómne riadenie (zapnutie/vypnutie) každého zariadenia samostatne. Dobré nastavenie prahu teploty destratifikácie môže znížiť náklady na energie až o 50%.
